Как выбрать насос для высокого вакуума в технологическом процессе
Высокий вакуум используется в камерах напыления, лабораторных стендах, производстве электроники, исследовательском оборудовании и термообработке. Для его создания используется насосное оборудование, которое обеспечивает глубокое разрежение. Давайте рассмотрим принцип работы турбомолекулярного насоса, а также сравним его с диффузионным. Сделаем вывод, как правильно подобрать решение под задачу.
Где начинается область высокого вакуума
Низкий и средний вакуум подходят для упаковки, фиксации, сушки, фильтрации и части лабораторных операций. Высокий вакуум нужен там, где требуется снизить количество молекул газа и их влияние на покрытие, образец, электронный пучок или реакцию.
Получение высокого вакуума влияет на:
- стабильность технологического режима
- чистоту рабочей среды
- равномерность напыления
- снижение окисления
- повторяемость результата
- точность измерений
Ступенчатая система откачки
Чтобы получить высокий вакуум, сначала удаляют основной объем воздуха, и только потом, после предварительного снижения давления, подключают высоковакуумный агрегат.
Типовая последовательность действий:
- камера закрывается, проверяются уплотнения
- форвакуумная ступень снижает давление до допустимого уровня
- открывается клапан между камерой и высоковакуумной частью
- в работу вступает высоковакуумный насос
- датчики контролируют давление
- система удерживает рабочий режим
- остановка выполняется без резкого напуска воздуха
Если камера негерметична, линия загрязнена или первая ступень слабая, даже дорогой насос для высокого вакуума не даст стабильный результат.

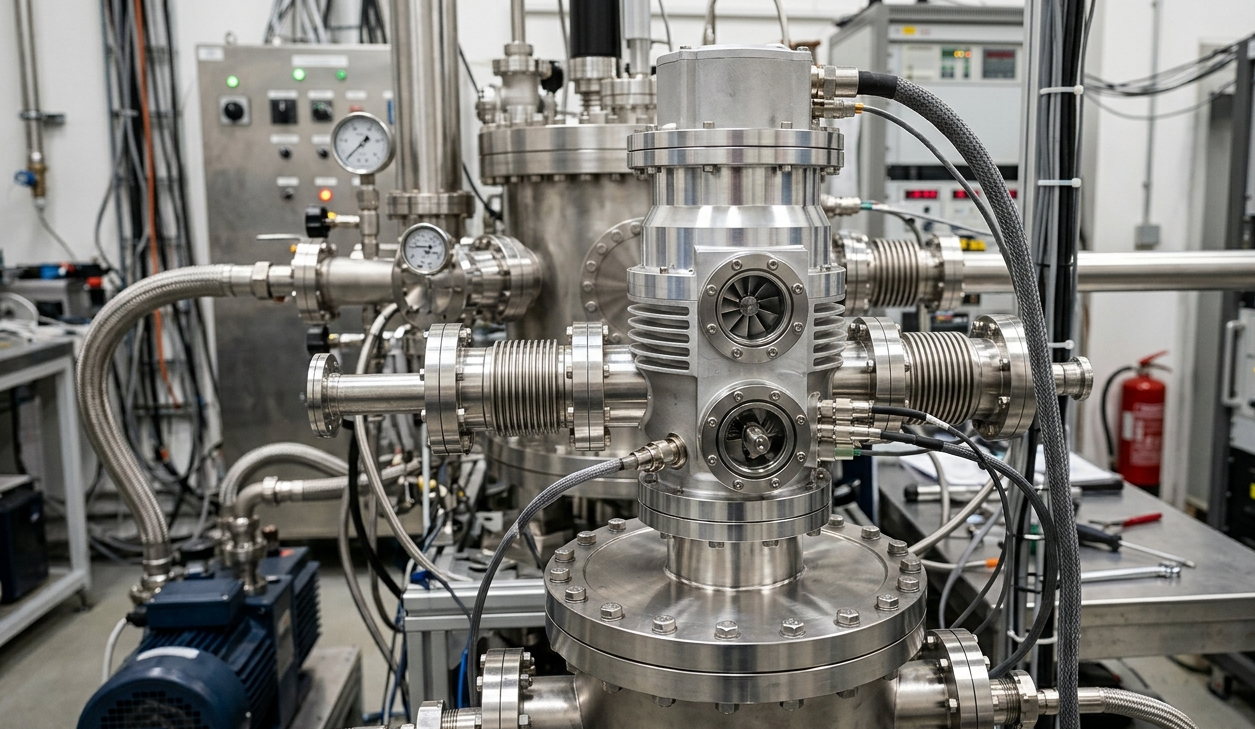

Турбомолекулярная схема для чистых процессов
Турбомолекулярный вакуумный насос работает за счет быстро вращающегося ротора с лопатками. Молекулы газа получают направленный импульс и перемещаются к выпускной стороне. Принцип эффективен при низком давлении, когда поток газа становится молекулярным.
Турбомолекулярный насос для вакуумной камеры участвует в процессах, чувствительных к загрязнениям: напыление тонких пленок, электронно-лучевые установки, масс-спектрометрия, научные стенды, производство электроники. Плюсы решения:
- высокая чистота,
- быстрый выход на режим,
- компактность,
- удобная автоматизация.
Ограничения связаны с высокой скоростью вращения ротора. Насос чувствителен к ударам, частицам, конденсату, резкому напуску атмосферы, нарушению охлаждения и ошибкам запуска.
Зачем нужна форвакуумная ступень
Форвакуумная ступень для турбомолекулярного насоса снижает давление на выпуске и создает условия, при которых высоковакуумная ступень передает газ дальше по линии. Запуск при атмосферном давлении недопустим: плотность газа слишком велика, нагрузка на ротор и привод становится опасной.
В качестве первой ступени используют пластинчато-роторные, спиральные, мембранные, сухие и винтовые насосы. Для чистых процессов подходят сухие вакуумные или спиральные вакуумные насосы. Для менее чувствительных задач применяют масляные агрегаты с фильтрами, клапанами и контролем масла.

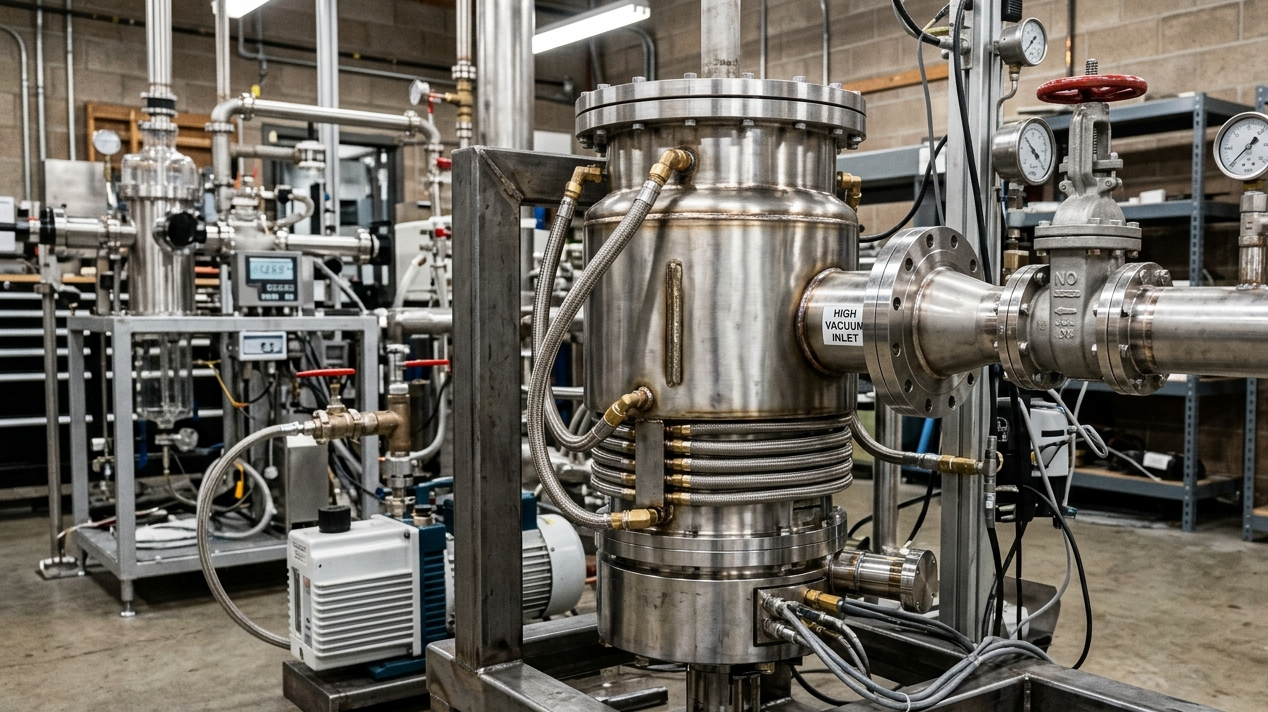

Диффузионная схема для производительных систем
Чтобы описать принцип работы диффузионного насоса, нужно начать с рабочей жидкости. Нагреватель испаряет масло или специальную жидкость. Пар выходит через сопла с высокой скоростью и увлекает молекулы газа к нижней части насоса, откуда они удаляются форвакуумной ступенью. На охлаждаемых стенках пар конденсируется и возвращается в цикл.
Диффузионный вакуумный насос используют в металлизации, вакуумной плавке, термообработке, испытательных установках и крупных камерах.
Диффузионный насос для высокого вакуума ценят за:
- большую скорость откачки,
- отсутствие высокоскоростного ротора в рабочей части,
- простую конструкцию.
Главный риск — обратный поток паров масла в камеру. Для защиты используют ловушки, экраны, бленды, обратные клапаны, охлаждение и качественную рабочую жидкость.

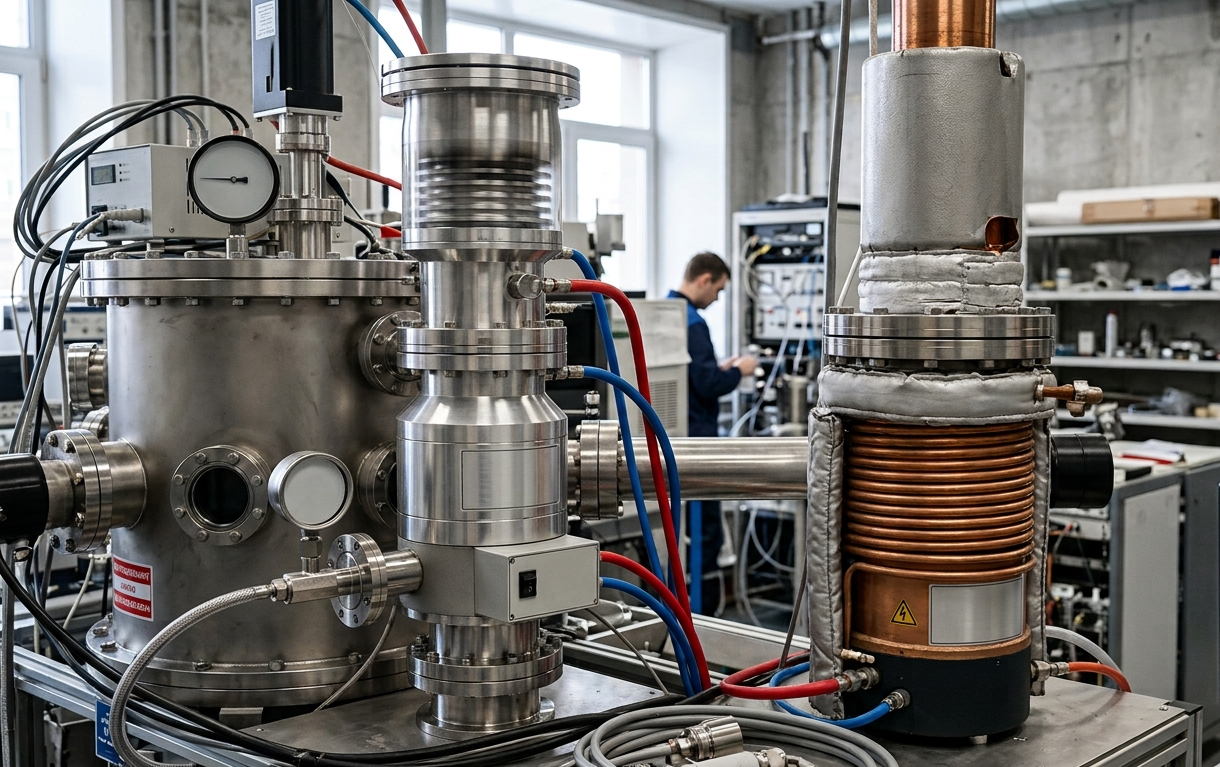

Турбомолекулярный или диффузионный: сравнение
Выбор - турбомолекулярный или диффузионный насос - зависит от чистоты процесса, объема камеры, скорости откачки, бюджета, обслуживания и чувствительности к масляным загрязнениям.
| Критерий | Турбомолекулярный насос | Диффузионный насос |
| Чистота процесса | Высокая при правильной первой ступени | Нужна защита от обратного потока масла |
| Скорость откачки | Хороша для точных камер | Подходит для больших объемов |
| Обслуживание | Вибрации, охлаждение, электроника | Масло, нагреватель, охлаждение |
| Риски | Частицы, конденсат, резкий напуск | Перегрев, деградация жидкости, масляный след |
| Типовые задачи | Напыление, аналитика, электроника | Металлизация, печи, крупные камеры |
| Бюджет | Выше требования к автоматике | Часто выгоден для промышленных объемов |
Какие параметры нужны для подбора
Подбирать вакуумный насос высокого вакуума только по предельному давлению нельзя. Реальный результат зависит от камеры, температуры, газовой нагрузки, проводимости трубопроводов и состояния уплотнений.
Перед выбором фиксируют:
- объем вакуумной камеры
- требуемое конечное давление
- время выхода на режим
- состав газов и паров
- наличие пыли, влаги, растворителей, конденсата
- допустимый уровень загрязнений
- режим работы
- требования к автоматизации
- совместимость с фланцами и арматурой
Если процесс нестандартный, подбирают не отдельный агрегат, а всю схему: форвакуумную ступень, высоковакуумный агрегат, клапаны, датчики, фильтры, ловушки и систему управления. Базовые группы оборудования можно посмотреть в разделе вакуумные насосы.
Арматура, датчики и защита
Правильно выбранный высоковакуумный агрегат не компенсирует слабую линию. Узкая труба снижает проводимость, плохое уплотнение дает подсос, неверный датчик показывает давление вне рабочего диапазона, отсутствие клапана повышает риск аварии.
В системе важны:
• вакуумные клапаны для последовательного запуска
• датчики давления под разные диапазоны
• ловушки, фильтры и
бленды
• охлаждение насоса и рабочей жидкости
• фланцы и совместимые уплотнения
• блокировка запуска при
недопустимом давлении
• защита от обратного потока масла
Чем ближе насос к камере и чем меньше лишних переходов, тем выше фактическая скорость откачки.
Ошибки, которые мешают выйти на режим
| Ошибка | Признак | Что проверить |
| Негерметичная камера | Давление не падает до расчетного уровня | Фланцы, вводы, уплотнения, швы |
| Слабый форвакуум | Долгий старт, перегрев, аварии | Производительность первой ступени |
| Загрязненная линия | Нестабильные показания | Масло, фильтры, ловушки, поверхности |
| Неверные уплотнения | Подсос или газовыделение | Материал, температуру, совместимость |
| Нет защиты от масла | Следы загрязнений в камере | Ловушки, клапаны, охлаждение |
| Нарушен запуск | Аварийная остановка | Последовательность клапанов и блокировок |
Для турбомолекулярных насосов критичны частицы, вибрации и резкие перепады давления. Для диффузионных — перегрев, качество рабочей жидкости, стабильность охлаждения и защита камеры от паров масла.
Эксплуатация без потери вакуума
Рабочий процесс держится на регулярном обслуживании. Что необходимо контролировать:
- масло / рабочую жидкость,
- чистоту ловушек,
- работу охлаждения,
- шум,
- вибрации,
- температуру корпуса,
- корректность датчиков,
- состояние уплотнений, клапанов и блокировок.
После обслуживания систему запускают по регламенту и сравнивают время выхода на режим с нормой для установки. Рост времени откачки, шум, вибрация или нестабильные показания датчиков — повод проверить систему до аварийной остановки.
Выбор системы под высокий вакуум
- Для точных и чистых процессов чаще выбирают турбомолекулярную схему, особенно при работе с электроникой, аналитикой, напылением и исследовательским оборудованием.
- Для крупных промышленных камер, металлизации, печей и длительных циклов может быть предпочтителен диффузионный вакуумный насос с ловушками, охлаждением и правильным форвакуумом.
Быстрый ответ на вопрос, как получить высокий вакуум:
- подобрать совместимую форвакуумную и высоковакуумную ступень,
- обеспечить герметичность,
- установить датчики,
- защитить камеру от загрязнений,
- соблюдать порядок запуска.
При грамотном подходе получение высокого вакуума становится стабильным повторяемым технологическим процессом.
